SFP moduli: napajanje prometnog protoka modernih mreža

I. Uvod u SFP moduli

A. Kuka:::: okosnica modernog umrežavanja

U zamršenoj mreži moderne digitalne komunikacije, gdje podaci teče brzinom svjetlosti, iza kulisa neumorno rade neumorno heroji. Među njima, Mali modul za priključak (SFP) Izdvaja se kao kritična komponenta, tiho omogućujući veću povezanost koja pokreće sve od ogromnih podataka do vašeg svakodnevnog internetskog iskustva. Često previdjeni, ovi kompaktni primopredaji su, u osnovi, okosnica suvremenog umrežavanja.

B. Što je SFP modul?

SFP modul je kompaktan, optički primopredajnik koji se može mijenjati, koji se koristi i za telekomunikacijske i komunikacijske aplikacije. Njegova je glavna svrha pretvoriti električne signale u optičke signale (i obrnuto) kako bi se olakšala prijenos podataka preko optičkih kabela ili osiguravanje bakrene povezanosti.

1. Definicija i svrha : U svojoj jezgri, SFP modul je minijaturni pretvarač sučelja gigabitnog sučelja (GBIC) koji omogućava mrežnim uređajima poput sklopki, usmjerivača i mrežnih sučelja (NICS) za povezivanje s različitim optičkim kablovima ili bakrenim kablovima. Djeluje kao sučelje, omogućujući podatke da putuju preko različitih fizičkih medija.

2. Ključne karakteristike :

Vruće plug : SFP -ovi se mogu umetnuti u mrežni uređaj ili ukloniti bez isključivanja sustava, minimizirajući zastoj i pojednostavljenje održavanja.
Kompaktan : Njihova mala veličina omogućava visoku gustoću luka na mrežnoj opremi, što ih čini idealnim za okruženje s ograničenim prostorom.
Svestran : SFPS podržava širok raspon mrežnih standarda, brzine podataka i udaljenosti, što ih čini prilagodljivim različitim potrebama umrežavanja.

C. Kratka povijest i evolucija (od GBIC -a do SFP -a i šire)

SFP modul pojavio se kao nasljednik većeg primopredajnika Gigabit sučelja (GBIC). Iako su GBIC -ovi bili učinkoviti, njihova glomazna veličina ograničena gustoća luka na mrežnoj opremi. Poticaj industrije za minijaturizacijom i većom učinkovitošću doveli su do razvoja SFP -a, koji je ponudio istu funkcionalnost u znatno manjem otisku. Ova evolucija označila je središnji trenutak, omogućujući proizvođačima mreže da dizajniraju kompaktnije i moćnije uređaje. Uspjeh SFP -a otvorio je put još bržim i naprednijim primopredajcima poput SFP, Qsfp i OSFP, a svaki je gurao granice brzine prijenosa podataka.

D. Važnost u današnjoj mrežnoj infrastrukturi

U doba definiranoj ogromnom potrošnjom podataka i potražnjom za trenutnom komunikacijom, važnost SFP modula ne može se precijeniti. Oni su temeljni za:

Skalabilnost : Omogućavanje mreža da se lako šire i prilagode rastućim zahtjevima podataka jednostavnim izmjenama modula.
Fleksibilnost : Omogućavanje jednog mrežnog uređaja podržati različite vrste veza (npr. Vlakna kratkog dometa, vlakna dugog dometa ili bakar) promjenom SFP-a.
Pouzdanost : Pružanje robusnih i visokih performansi neophodnih za kritične aplikacije u podatkovnim centrima, poduzećima i telekomunikacijama.

Bez ovih malih, ali moćnih, komponenti, velike, fleksibilne i učinkovite mreže na koje se svakodnevno oslanjamo, jednostavno ne bi bilo moguće.

Ii. Razumijevanje osnova modula SFP -a

A. Anatomija SFP modula

SFP modul, unatoč svojoj maloj veličini, sofisticiran je inženjerski dio koji sadrži nekoliko ključnih komponenti koje djeluju usklađeno kako bi olakšali prijenos podataka.

1. Komponente primopredajnika (odašiljač, prijemnik) : Srce SFP modula nalazi se u njegovim komponentama primopredajnih. S jedne strane postoji odašiljač (TX) koji pretvara električne podatke u optičke impulse svjetla pomoću laserske diode (za optiku vlakana) ili električne signale za bakar. S druge strane, a primatelj (RX) otkriva ove dolazne optičke impulse svjetla ili električne signale i pretvara ih u električne podatke koje mrežni uređaj može razumjeti. Ova dvostruka funkcionalnost je razlog zašto se često nazivaju "primopredajcima".

2. Električno sučelje : Ovo je dio SFP modula koji se izravno priključuje u mrežni uređaj hosta (npr., Switch priključak). Sastoji se od niza pinova koji uspostavljaju električnu vezu, omogućujući SFP -u da primi signale podataka i razmjenu podataka s krugom uređaja. Ovo se sučelje pridržava određenih standarda kako bi se osigurala interoperabilnost.

3. Optičko sučelje (LC priključak) : Za optičke SFP -ove, optičko sučelje je mjesto gdje se vlaknasti optički kabel povezuje. Najčešća vrsta konektora koja se koristi za SFP module je LC (Lucent Connector) . LC priključci su konektori malih oblika faktora poznati po svojim mogućnostima visoke gustoće i pouzdanim performansama, što ih čini idealnim za kompaktni dizajn SFP modula. Obično imaju mehanizam zasuna kako bi se osigurala sigurna veza.

4. Digitalno dijagnostičko nadzor (DDM) / Digitalni optički nadzor (DOM) : Mnogi moderni SFP moduli dolaze opremljeni DDM ili DOM mogućnostima. Ova značajka omogućuje mrežnim administratorima da prate parametre SFP-a u stvarnom vremenu, poput optičke izlazne snage, optičke ulazne snage, temperature, struje laserske pristranosti i napona napajanja primopredajnika. DDM/DOM je neprocjenjivo za upravljanje mrežom, omogućavanje proaktivnog rješavanja problema, praćenja performansi i prediktivnog održavanja, čime se povećava pouzdanost mreže.

B. Kako rade SFP moduli

Operativni princip SFP modula vrti se oko učinkovitog pretvorbe i prijenosa signala.

1. Pretvaranje signala (električna optička i obrnuto) : Kad se podaci moraju poslati s mrežnog uređaja preko optičkog kabela, signali električnih podataka s uređaja ulaze se u odašiljač SFP -a. Odašiljač pretvara ove električne signale u svjetlosne impulse (koristeći VCSEL ili DFB laser za vlaknaste SFP -ove ili specifične električne signale za bakrene SFPS). Ovi svjetlosni impulsi tada putuju kroz optički kabel. Na kraju prijema, drugi prijemnik SFP modula otkriva ove svjetlosne impulse i pretvara ih u električne signale, koji se zatim prenose na spojeni mrežni uređaj.

2. Uloga u prijenosu podataka preko optičkih kabela : SFP -ovi su ključni posrednici u optičkim mrežama. Omogućuju brzi, dugotrajni prijenos podataka koji bi bili nemogući s tradicionalnim bakrenim kabliranjem izvan određenih duljina. Pretvaranjem električnih signala u svjetlost, oni prevladavaju ograničenja električnog otpora i elektromagnetske smetnje, omogućujući snažan i brzi protok podataka na ogromnim udaljenostima unutar podatkovnih centara, između zgrada ili čak u gradovima.

C. Ključne prednosti SFP modula

Široko prihvaćanje SFP modula uglavnom je posljedica značajnih prednosti koje nude u mrežnom dizajnu i radu.

1. Fleksibilnost i skalabilnost : SFP -ovi pružaju neusporedivu fleksibilnost. Jednostruki mrežni prekidač može podržati razne vrste veza (npr. Multimode vlakna kratkog dometa, vlakna s jednim modelom dugog dometa ili bakar Ethernet) jednostavnim popunjavanjem svojih SFP priključaka odgovarajućim modulima. Ova modularnost omogućava da se mreže lako razmjenjuju, prilagođavajući se promjenama zahtjeva bez potrebe za zamjenom čitavih mrežnih uređaja.

2. Ekonomičnost : Dopuštajući mrežnim administratorima da kupuju samo specifične primopredajne potrebne za trenutne aplikacije, SFP -ovi smanjuju početne troškove hardvera. Nadalje, njihova vruća priroda i mogućnosti DDM-a pojednostavljuju održavanje i rješavanje problema, što dovodi do nižih operativnih troškova s vremenom.

3. Priroda koja se može mijenjati : Kao što je spomenuto, SFP -ovi se mogu umetnuti ili ukloniti dok mrežni uređaj radi. Ova značajka "Hot-Swappable" minimizira prekid mreže tijekom nadogradnje, zamjena ili rješavanja problema, osiguravajući kontinuiranu dostupnost usluga.

4. Standardizacija (MSA - Ugovor s više izvora) : Dizajn i funkcionalnost SFP modula upravljaju sporazumom o više izvora (MSA). Ovaj sporazum u cijeloj industriji osigurava da su SFP-ovi različitih proizvođača interoperabilni, sprječavajući zaključavanje dobavljača i potičući konkurentno tržište. Ova je standardizacija glavna korist, pružajući korisnicima širok raspon izbora i osigurava kompatibilnost kroz raznoliku mrežnu opremu.

Iii. Vrste SFP modula

Svestranost SFP modula uglavnom se pripisuje širokom nizu dostupnih tipova, a svaki je dizajniran tako da zadovoljava određene potrebe za umrežavanjem u vezi s brzinom podataka, udaljenosti prijenosa i vrsti vlakana. Razumijevanje ovih kategorija neophodno je za odabir odgovarajućeg SFP -a za bilo koju prijavu.

A. Kategorizacija po brzini podataka

SFP moduli prvenstveno su kategorizirani maksimalnom brzinom podataka koju mogu podržati. To određuje njihovu prikladnost za različite Ethernet standarde.

Kategorija	Stopa	Opis	Uobičajene vrste	Vlakna/kabel	Tipična udaljenost
100BASE (Fast Ethernet)	100 Mbps	Dizajniran za brze Ethernet aplikacije, koje se koriste u naslijeđenim sustavima ili specifičnim industrijskim aplikacijama.	100Base-FX, 100base-lx	Vlakna u više načina ili jednog načina	Do 2 km (fx), do 10 km (LX)
1000BASE (Gigabit Ethernet)	1 Gbps	Najčešća vrsta, koja se široko koristi u poduzećima i podatkovnim centrima.	1000BASE-SX	Vlakna s više načina (MMF)	Do 550 metara
			1000BASE-LX/LH	Vlakna s jednim načinom (SMF)	Do 10 km
			1000BASE-ZX	Vlakna s jednim načinom (SMF)	Do 70-80 km
			1000BASE-T	Bakar (RJ45)	Do 100 metara

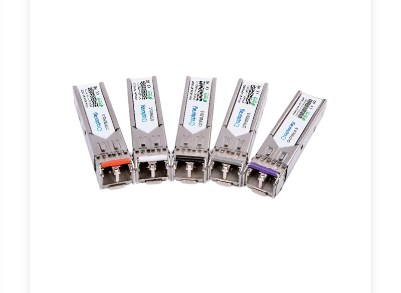

B. Kategorizacija valnom duljinom/udaljenosti

Osim brzine podataka, SFP -ovi se također klasificiraju po valnoj duljini svjetlosti koju koriste i maksimalnom udaljenosti koju mogu pokriti.

Kategorija	Valna duljina/metoda	Opis	Tipična upotreba
Kratkosečni (SR)	850 nm	Dizajniran za kraće udaljenosti preko višenamjenskih vlakana.	Intra-building, linkove podatkovnog centra
Dugoročni (LR)	1310 nm	Dizajniran za veće udaljenosti preko pojedinačnog vlakana.	Inter-izgradnje, mreže u kampusu
Produženo dosega (er)	1550 nm	Nudi još veće udaljenosti nad vlaknima s jednim načinom.	Metropolitanske mreže (MANS), veze s dugim igrama

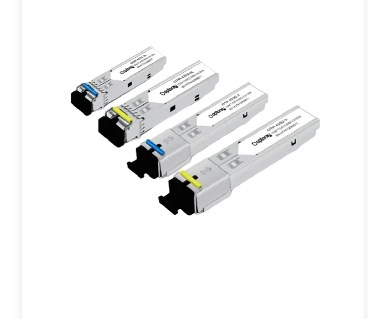

Dvosmjerni (bidi) SFPS	Dvije različite valne duljine (npr. 1310/1490 nm)	Prenosi i prima podatke preko jednog niza optičkog kabela.	Prijave vlakana do kuće (FTTH)
CWDM SFPS (multipleksiranje grube valne duljine)	Široko raspoređene valne duljine (npr. 1270-1610 nm)	Omogućuje više kanala podataka preko jednog niza vlakana pomoću različitih valnih duljina. Ekonomično za srednje udaljenosti.	Metro ethernet, Enterprise Networks
DWDM SFPS (multipleksiranje guste valne duljine)	Kratko raspoređene valne duljine (npr. C-opseg 1530-1565 nm)	Omogućuje značajno veći broj kanala i veću propusnost preko jednog vlakana.	Mreže dugog, visokog kapaciteta

C. Specijalizirani SFP moduli

Pored standardnih Ethernet aplikacija, SFP -ovi su također prilagođeni za ostale protokole umrežavanja.

1. Vlaknasti kanal sfps : Ovi su moduli posebno dizajnirani za mreže vlaknastih kanala, koje se obično koriste u mrežama prostora za skladištenje (SANS). Podržavaju različite brzine vlaknastih kanala (npr. 1G, 2G, 4G, 8G) i ključni su za prijenos podataka brzih podataka između poslužitelja i uređaja za pohranu.

2. SONET/SDH SFPS : Sinhrono optičko umrežavanje (SONET) i sinkrona digitalna hijerarhija (SDH) standardizirani su protokoli za prijenos digitalnih informacija preko optičkih vlakana. SFP-ovi su dostupni za podršku različitih SONET/SDH stopa (npr. OC-3, OC-12, OC-48), što omogućava njihovu upotrebu u telekomunikacijskim mrežama za prijenos glasa i podataka.

Iv. SFP vs. SFP vs. QSFP vs. OSFP

Kako se mrežni zahtjevi i dalje eskaliraju, evolucija optičkih primopredajnika dovela je do obitelji modula, od kojih je svaki osmišljen da podrži progresivno veće stope podataka. Dok su SFP moduli postavljali temelje za kompaktne, vruće primopredajne primopredajne, naredne su iteracije postale da zadovolje nezasitnu potražnju za širinom pojasa. Razumijevanje razlike između ovih faktora oblika ključno je za dizajniranje i nadogradnju mreža visokih performansi.

Modul	Puno ime	Tipična stopa podataka	Ključne karakteristike	Uobičajene primjene
SFP	Mali faktor obrasca priključak	1 Gbps	Kompaktni, vrući, prethodnik SFP-a.	Gigabit Ethernet, 1G vlaknasti kanal, povezivanje sklopki/usmjerivači/poslužitelji.
SFP	Poboljšani mali oblik faktora	10 Gbps	Fizički slične veličine SFP -u, veća brzina, pomiče određeno kondicioniranje signala na domaćin.	10 Gigabit Ethernet, poveznice za prebacivanje poslužitelja na TOR, međusobne veze u podatkovnim centrima.
QSFP	Quad mali oblik-faktor plus Plus Plus	40 Gbps	Prenosi 4 x 10 Gbps trake, veću gustoću od 4x SFP.	40 Gigabit Ethernet, Infiniband, uzlazne veze visoke širine.
QSFP28	Quad mali oblik-faktor utikač 28	100 Gbps	Prenosi 4 x 25 Gbps trake.	100 Gigabit Ethernet, Interconects podatkovnog centra, osnovne mrežne veze.
QSFP56	Quad mali oblik-faktor utikač 56	200 Gbps	Prenosi 4 x 50 Gbps PAM4 trake.	200 Gigabit Ethernet, mreže Data Center Next-Gen.
QSFP-DD	Četverostruki mali oblik-faktor dvostruka gustoća	200/400/800 Gbps	Udvostručuje električne trake na 8, sličan faktor oblika kao QSFP.	Podatkovni centri ultra velike gustoće, oblačne mreže.
OSFP	Oktalni mali oblik-faktor utikač	400/800 Gbps	Podržava 8 električnih traka, nešto veće od QSFP-DD za bolje termičko upravljanje.	Vrhunski 400 g i budućih 800G implementacija, hiperskale podatkovni centri.

E. Kada koristiti koje: Scenariji aplikacije i mrežni zahtjevi

Izbor između SFP, SFP, QSFP i OSFP u potpunosti ovisi o određenim mrežnim zahtjevima:

SFP (1 Gbps) : Idealno za tradicionalne gigabitne Ethernet veze, starija mrežna oprema i scenarije u kojima je dovoljna širina pojasa 1 GBPS, poput osnovnih uredskih mreža ili povezivanja rubnih uređaja.
SFP (10 Gbps) : Standard za 10 Gigabit Ethernet. Bitno za povezivanje poslužitelja s vrhunskim prekidačima (TOR), međusobnim prekidačima unutar podatkovnog centra i Enterprise Backbone Networks gdje je 10 Gbps trenutna potreba za brzinom.
QSFP (40/100/200/400 Gbps) :
- QSFP (40 Gbps) : Koristi se za objedinjavanje 10G veza, veze s prebacivanjem na prebacivanje i uzlazne veze visoke širine u podatkovnim centrima.
- QSFP28 (100 Gbps) : Radna konja za međusobno povezivanje podatkovnog centra od 100 g, veze jezgrene mreže i povezivanje poslužitelja visoke gustoće.
- QSFP56/QSFP-DD (200/400/800 Gbps) : Ključno je za hiperskale podatkovne centre, davatelje oblaka i izuzetno visokopojasne aplikacije gdje su najveća gustoća priključaka i propusnost propusnosti najvažnije.
OSFP (400/800 Gbps) : Također se koristi za vrhunske implementacije od 400 g i budućih 800G, posebno tamo gdje su toplinsko upravljanje i izolacija u budućnosti ključna razmatranja, često u velikim podatkovnim centrima i mrežama pružatelja usluga.

Ukratko, kako se mrežne brzine i dalje ubrzavaju, svaki faktor oblika primopredajnika igra vitalnu ulogu na različitim slojevima mrežne infrastrukture, osiguravajući da se zahtjevi propusnosti ispune učinkovito i isplativo.

V. Primjene SFP modula

Rasprostranjeno usvajanje i kontinuirana evolucija SFP modula proizlazi iz njihove kritične uloge u raznovrsnom rasponu mrežnih okruženja. Njihova svestranost, u kombinaciji s njihovom sposobnošću da podržavaju različite brzine i udaljenosti, čini ih neophodnim komponentama u gotovo svim aspektima moderne digitalne infrastrukture.

A. Data centri

Data centri su možda najistaknutiji korisnici SFP tehnologije. U tim visokim gustoći, SFP-ovi su ključni za: SFP-ovi su ključni za:

Povezivanje poslužitelja : Povezivanje pojedinih poslužitelja na vrhunsku prekidaču (Tor), omogućavajući prijenos podataka za virtualne strojeve, aplikacije i pohranu.
Inter-Switch veze (ISL) : Pružanje veza visoke širine između različitih slojeva sklopki (npr. Pristup združivanju, združivanje u jezgru) unutar podatkovnog centra, osiguravajući brzi protok podataka preko mrežne tkanine.
Interconect podatkovnog centra (DCI) : Za povezivanje geografski odvojenih podatkovnih centara, često koristeći dugotrajne SFP-ove (poput 1000BASE-LX/LH ili ZX) ili QSFP modula veće brzine za premošćivanje udaljenosti od vlakana s jednim načinom.
Mreže prostora za skladištenje (SANS) : SFP-ovi od vlaknastih kanala posebno se koriste u SANS-u za povezivanje poslužitelja s nizovima za pohranu, što olakšava pristup podataka na brzini bloka za kritične aplikacije.

B. Enterprise Networks (LAN/WAN)

SFP moduli su temeljni za dizajn i rad poduzeća lokalnih područja (LANS) i mreža širokih područja (WANS), od malih poduzeća do velikih korporacija.

Kampus okosnica : Povezivanje zgrada ili različitih odjela u velikoj mreži kampusa, često koristeći SFP-ove s jednim načinom vlakana za veće udaljenosti.
Slojevi distribucije i pristupa : Pružanje velike brzine s prekidača za pristupni sloj (povezivanje uređaja krajnjeg korisnika) na prekidače distribucijskih slojeva, osiguravajući performanse mreže za veliki broj korisnika.
Bežični pristupni točki backhaul : U većim implementacijama SFP-ovi se mogu koristiti za povezivanje bežičnih pristupnih točaka velikog kapaciteta na ožičenu mrežnu infrastrukturu.
Spajanje naslijeđene opreme : 1000BASE-T SFP-ovi omogućuju modernim optičkim prekidačima da se povežu sa starijim uređajima ili segmentima mreže.

C. telekomunikacije (FTTH, Metro Ethernet)

Telekomunikacijska industrija uvelike se oslanja na SFP module za pružanje usluga velike brzine kućama i tvrtkama.

Vlakna do kuće (FTTH) : BIDI SFP -ovi obično se koriste u pasivnim optičkim mrežama (PONS) za FTTH implementacije, omogućujući dvosmjernoj komunikaciji preko jednog niza vlakana, što smanjuje troškove raspoređivanja vlakana.
Metro Ethernet : SFPS, uključujući i varijante CWDM i DWDM, sastavni su dio mreže metropolitanskih područja (MANS), omogućujući pružateljima usluga da pružaju Ethernet usluge visoke širine u urbanim i prigradskim područjima. Omogućuju učinkovito korištenje vlaknaste infrastrukture multipleksiranjem više usluga na jedno vlakno.
Mobilni backhaul : Povezivanje mobilnih baznih stanica s osnovnom mrežom, osiguravajući prijenos podataka za mobilnu komunikaciju.

D. Mreže prostora za skladištenje (SAN)

Kao što je kratko spomenuto, SANS je kritično područje aplikacije za specijalizirane SFP module.

Povezivanje kanala vlaknastih kanala : SFPS kanala vlaknastih kanala (npr. 1G, 2G, 4G, 8G, 16 g kanal vlakana) posebno su dizajnirani za protokol vlaknastih kanala, koji je optimiziran za brzu prijenos podataka niske latencije između poslužitelja i dijeljenih uređaja za pohranu. Ovi su moduli ključni za osiguravanje performansi i pouzdanosti misija-kritičnih sustava za pohranu.

E. Industrijski Ethernet

Osim tradicionalnih IT okruženja, SFP moduli se sve više nalaze u industrijskim postavkama, gdje je robusno i pouzdano umrežavanje ključno za automatizaciju i upravljačke sustave.

Industrijski upravljački sustavi : Povezivanje PLC -a (programabilni logički kontroleri), senzori i pokretači u proizvodnim pogonima, pametnim tvornicama i energetskim mrežama.
Oštro okruženje : SFP-ovi u industriji dizajnirani su tako da izdrže ekstremne temperature, vibracije i elektromagnetske smetnje, osiguravajući stabilan mrežni rad u izazovnim industrijskim uvjetima.
Povezivanje na daljinu : Pružanje pouzdane komunikacije na velikim udaljenostima unutar velikih industrijskih kompleksa gdje bi bakreno kablovanje bilo nepraktično ili osjetljivo na smetnje.

U osnovi, od jezgre Interneta do tvorničkog poda, SFP moduli su neobrađeni heroji koji pružaju potrebna optička i električna sučelja, što omogućava bešavni, brzi protok podataka koji podupiru naš međusobno povezani svijet.

Vi. Odabir pravog SFP modula

Odabir odgovarajućeg SFP modula kritična je odluka koja izravno utječe na performanse mreže, pouzdanost i isplativost. Uz široku paletu dostupnih vrsta SFP -a, donošenje informiranog izbora zahtijeva pažljivo razmatranje nekoliko ključnih čimbenika.

A. Razmatranja kompatibilnosti (zaključavanje dobavljača, SFPS treće strane)

Jedan od najvažnijih aspekata pri odabiru SFP modula je kompatibilnost.

Zaključavanje dobavljača : Mnogi proizvođači mrežne opreme (npr. Cisco, Juniper, HP) implementiraju vlasničko kodiranje u svojim primopredajcima, što znači da njihovi uređaji mogu izdavati upozorenja ili čak odbiti raditi sa SFPS -om drugih dobavljača. Ova praksa, poznata kao zaključavanje dobavljača, može ograničiti vaš izbor i povećati troškove.
Treće strane SFPS : Visokokvalitetni proizvođači SFP-a trećih strana proizvode module koji su u potpunosti u skladu sa MSA (više izvorni sporazum) standarde i kodirani su kao kompatibilni s markama glavnih mrežnih oprema. Oni mogu ponuditi značajne uštede troškova bez ugrožavanja performansi, pod uvjetom da se dobivaju od uglednih dobavljača. Uvijek provjerite kompatibilnost SFP-a treće strane s vašim specifičnim modelom mrežnog uređaja prije kupnje.

B. Mrežni zahtjevi (brzina podataka, udaljenost, vrsta vlakana)

Temeljni tehnički zahtjevi vaše mreže diktiraju potrebnu vrstu SFP -a.

Stopa : Odredite potrebnu širinu pojasa za svoju vezu. Trebate li 1 Gbps (SFP), 10 Gbps (SFP), 40 Gbps (QSFP), 100 Gbps (QSFP28) ili čak veće brzine (QSFP-DD, OSFP)? Ovo je primarni filter za vaš odabir.
Udaljenost : Koliko su udaljena dva povezana uređaja?
- Za kratke udaljenosti (npr. Unutar stalka ili jedne sobe), mogu biti dovoljni bakreni SFPS (1000BASE-T) ili SFP-ovi s kratkim dosegama (1000BASE-SX).
- Za srednje udaljenosti (npr. Unutar zgrade ili kampusa) česti su dugotrajni vlaknasti SFP (1000BASE-LX/LH).
- Za produžene udaljenosti (npr. Između zgrada, u gradu), mogu biti potrebni SFP-ovi s proširenim dosegama (1000BASE-ZX) ili DWDM SFPS.
Vlaknasta :
- Vlakna s više načina (MMF) : Koristi se za kraće udaljenosti, obično sa SX SFP -om. Osigurajte da SFP odgovara veličini jezgre i modalnoj propusnosti vašeg MMF kabela (npr. OM1, OM2, OM3, OM4, OM5).
- Vlakna s jednim načinom (SMF) : Koristi se za veće udaljenosti, obično s LX/LH, ZX, BIDI, CWDM ili DWDM SFPS.

C. Okolišni čimbenici (temperatura, industrijski stupanj)

Razmotrite operativno okruženje u kojem će SFP modul biti raspoređen.

Temperaturni raspon : Standardni SFP djeluju unutar komercijalnih temperaturnih raspona (0 ° C do 70 ° C). Međutim, za implementaciju u bezuvjetnim prostorima, vanjskim zatvorenim prostorima ili industrijskim postavkama, možda će vam trebati SFPS industrijskih razreda (često ocijenjeno za -40 ° C do 85 ° C) kako bi se osigurao pouzdan rad pod ekstremnim temperaturnim fluktuacijama.
Vlaga i vibracija : Iako su manje uobičajeni, neki specijalizirani SFP -ovi dizajnirani su tako da izdrže višu razinu vlage ili vibracije, što bi moglo biti kritično u određenim industrijskim ili vanjskim primjenama.

D. Trošak u odnosu na performanse

Trošak uravnoteženja i performanse uvijek je razmatranje.

Potrebe za izvedbom : Ne kompromitirajte performanse ako vaša aplikacija zahtijeva veliku propusnost i nisku latenciju. Pod specifikacijom SFP-a može dovesti do uskih grla mreže i lošeg korisničkog iskustva.
Proračunska ograničenja : Iako originalni OEM SFP-ovi mogu biti skupi, ugledne opcije trećih strana često pružaju isplativu alternativu bez žrtvovanja kvalitete ili performansi. Procijenite ukupne troškove vlasništva, uključujući potencijalne buduće nadogradnje i održavanje.

E. Važnost DDM/DOM za praćenje

Digitalno dijagnostičko praćenje (DDM) ili digitalno optičko nadzor (DOM) ključna je značajka koja bi trebala biti prioritet pri odabiru SFP -a, posebno za kritične veze.

Praćenje u stvarnom vremenu : DDM/DOM omogućava mrežnim administratorima da prate ključne parametre kao što su optička prijenosna snaga, optička snaga prijema, struja laserske pristranosti, temperatura i napon napajanja u stvarnom vremenu.
Proaktivno rješavanje problema : Ovi podaci su neprocjenjivi za identificiranje potencijalnih problema prije nego što uzrokuju nestanke mreže (npr. Degradiranje optičke snage što ukazuje na prljavi priključak ili modul za neuspjeh).
Prediktivno održavanje : Praćenjem trendova u performansama SFP -a, administratori mogu proaktivno zakazati održavanje, sprječavajući neočekivane stanke.
Analiza proračuna veze : DDM podaci pomažu u provjeri proračuna optičke veze i osiguravanju da je jačina signala u prihvatljivim granicama za pouzdanu komunikaciju.

Pažljivim procjenom ovih čimbenika, mrežni profesionalci mogu odabrati najprikladnije SFP module koji udovoljavaju njihovim specifičnim tehničkim zahtjevima, proračunskim ograničenjima i operativnim zahtjevima, osiguravajući snažnu i učinkovitu mrežnu infrastrukturu.

Vii. Instalacija i održavanje

Pravilna instalacija i marljivo održavanje ključni su za maksimiziranje životnog vijeka i osiguranje pouzdanih performansi SFP modula unutar vaše mrežne infrastrukture. Iako su SFP -ovi dizajnirani za jednostavnu upotrebu, pridržavanje najboljih praksi može spriječiti uobičajena pitanja i proširiti njihovu operativnu učinkovitost.

A. Najbolje prakse za instalaciju

Instaliranje SFP modula općenito je jednostavno zbog svog vrućeg dizajna, ali uvijek se treba slijediti nekoliko ključnih praksi:

Rukovati pažljivo : SFP moduli, posebno njihova optička sučelja, osjetljive su komponente. Uvijek ih postupate po njihovom metalnom kućištu i izbjegavajte dodirivati optički priključak ili električne igle.
Čistoća je najvažnija : Prije umetanja SFP-a ili spajanja optičkog kabela, osigurajte da su i optički priključak SFP-a i krajnja lica priključka vlakana čista. Čak i mikroskopske čestice prašine mogu značajno poništiti optičke performanse. Koristite specijalizirane alate za čišćenje optičkih vlakana (npr. Majalice bez ikakvih kapka i tekućina za čišćenje ili čistačima s jednim klikom).
Ispravna orijentacija : Većina SFP -a ima specifičnu orijentaciju za umetanje. Provjerite je li modul pravilno usklađen s priključkom na mrežnom uređaju. Trebala bi glatko kliznuti nježnim pritiskom dok ne klikne na svoje mjesto. Nikada ne prisiljavajte SFP u luku.
Osigurajte zasun : Nakon što se umetne, osigurajte da je SFP -ov mehanizam za usisavanje (ako je prisutan) pravilno angažiran kako bi ga učvrstio u luci. Za optičke SFP -ove, spojite LC vlaknaste priključke dok ne kliknu sigurno u optičke priključke modula.
Podudaraju se s primopredajnim i vlaknima : Uvijek provjerite da li SFP modul (npr., Multi-Mode ili jednostruki način) odgovara vrsti optičkog kabela vlakana. Nesklađene komponente dovest će do neuspjeha veze.
ESD zaštita : Uvijek koristite antistatičke mjere opreza (npr. ESD remen za zglobove) prilikom rukovanja SFP-om kako biste spriječili oštećenje od elektrostatičkog pražnjenja.

B. Rješavanje problema uobičajena pitanja SFP -a

Unatoč pravilnoj instalaciji, ponekad se mogu pojaviti problemi. Evo uobičajenih problema povezanih s SFP-om i početnih koraka za rješavanje problema:

1. Povezati : Ovo je najčešće pitanje, što ukazuje na aktivnu vezu.

Provjerite fizičke veze : Osigurajte da su oba kraja vlakana ili bakrenog kabela čvrsto spojena na SFP -ove i da SFP -ovi u potpunosti sjede u svojim priključcima.
Provjerite kompatibilnost SFP -a : Potvrdite da su oba SFP -a kompatibilna jedni s drugima (npr. Ista brzina, valna duljina i tip vlakana) i s mrežnim uređajima u koje su uključeni.
Pregledajte vlakna/kabel : Provjerite ima li vidljivo oštećenja optičkog kabela (kinks, rezovi) ili bakrenog kabela.
Čisti priključci : Krajnja lica prljavih vlakana česti su uzrok problema s vezama. Očistite i optički priključak SFP -a i priključak vlakana.
Zamijenite komponente : Ako je moguće, pokušajte zamijeniti SFP s poznatim dobrim ili isprobajte SFP u drugom priključku na prekidaču. Također, isprobajte drugačiji kabel vlakana.
Provjerite DDM/DOM podatke : Ako je dostupno, koristite DDM/DOM za provjeru optičkog prijenosa i primanja razine snage. Snaga niske primanja često ukazuje na prljavi priključak, neispravno vlakno ili problem s SFP -om za prijenos.
Konfiguracija priključaka : Provjerite je li priključak za prekidač omogućen i ispravno konfiguriran (npr. Brzina, dupleksne postavke).

2. CRC pogreške (CICLIC CENDANCIJA POVRATAK) : Oni ukazuju na oštećene pakete podataka, često zbog problema s integritetom signala.

Prljavi konektori : Primarni uzrok. Temeljito očistite sve optičke veze.
Neispravno vlakno : Oštećena ili nekvalitetna vlakna mogu uvesti pogreške. Testirati ili zamijeniti vlakno.
Pitanja udaljenosti/prigušenja : Veza bi mogla biti preduga za vrstu SFP -a ili može doći do prekomjernog gubitka signala (prigušivanja) u vlaknima. Provjerite proračun veze i vrijednosti DDM -a.
Neispravan SFP : Sam SFP mogao bi biti neispravan. Pokušajte ga zamijeniti.

3. Problemi s napajanjem : SFP modul nije prepoznat ili pokazuje malu snagu.

Nedovoljna snaga od domaćina : Osigurajte da ulaz mrežnog uređaja isporučuje odgovarajuću snagu.
Neispravan SFP : Sam SFP može biti previše snage ili biti neispravan.
Pregrijavanje : Ako se SFP pregrijava, može smanjiti izlaz snage ili isključiti. Osigurajte pravilan protok zraka oko mrežnog uređaja.

C. Čišćenje i briga o optičkim sučeljima

Optička sučelja SFP -a i vlaknastih konektora izuzetno su osjetljiva na onečišćenje. Jedna čestica prašine može blokirati ili raspršiti svjetlost, što dovodi do značajnog gubitka signala i degradacije performansi.

Uvijek čista prije spajanja : Učinite to uobičajenom praksom za čišćenje krajnjih lica vlakana i SFP priključaka svaki put kada ih povežete.
Koristite odgovarajuće alate za čišćenje : Uložite u visokokvalitetne maramice za čišćenje optičkih vlakana bez vlakana, tekućinu za čišćenje (npr. Izopropilni alkohol posebno za optiku vlakana) ili namjenski čistači vlakana s jednim klikom.
Nikad ne koristite komprimirani zrak : Komprimirani zrak može zagađivati dalje u priključak ili SFP priključak.
Držite kape za prašinu : Kad se ne koristite, uvijek držite zaštitne kapice prašine na oba SFP modula i optičkih kabela kako biste spriječili onečišćenje.

D. Sigurnosna razmatranja (sigurnost lasera)

SFP moduli koriste lasere za optički prijenos, koji mogu predstavljati sigurnosni rizik ako se postupa nepravilno.

Nevidljivo lasersko zračenje : Svjetlost koju emitiraju optički primopredajnici često je nevidljivo ljudskom oku, što ga čini posebno opasnim.
Nikada ne pogledajte izravno u optički priključak : Nikada ne gledajte izravno u aktivni optički priključak SFP -a ili kraj spojenog optičkog kabela. To može uzrokovati ozbiljna i trajna oštećenja očiju.
Slijedite sigurnosne naljepnice : Uvijek pridržavajte se laserskih sigurnosnih upozorenja i naljepnica na SFP modulima i mrežnoj opremi.
Koristite odgovarajuću opremu : Prilikom testiranja ili rješavanja problema, koristite optički mjerač snage ili drugu odgovarajuću opremu namijenjenu optičkim ispitivanjima vlakana, a ne izravnom vizualnom pregledom.

Slijedeći ove smjernice za instalaciju i razumijevanje uobičajenih koraka rješavanja problema, mrežni administratori mogu osigurati dugovječnost i vrhunske performanse svojih SFP modula, doprinoseći stabilnoj i učinkovitoj mreži.

Viii. Budući trendovi u SFP tehnologiji

Svijet umrežavanja je u stalnom stanju evolucije, vođen neumoljivim potražnjom za većom širinom pojasa, nižom latencijom i većom učinkovitošću. SFP tehnologija, koja je na čelu optičke povezanosti, kontinuirano se prilagođava tim zahtjevima. Nekoliko ključnih trendova je oblikovanje budućnosti SFP modula i njihovih naprednijih kolega.

A. Veće brzine (npr. SFP-DD)

Najistaknutiji trend je kontinuirani pritisak na veće stope podataka. Kako su 100 GBPS i 400 GBPS mreža postaju sve češće, industrija već gleda prema sljedećoj generaciji brzina.

800 Gbps i šire : Moduli poput QSFP-DD (četverostruki mali oblik-faktor dvostruka gustoća) i OSFP (OCCAL mali oblik-faktor-faktor) vode naboj za 400 Gbps i aktivno se razvijaju za 800 Gbps, pa čak i 1,6 Tbps. Ti se napredak postiže povećanjem broja električnih traka i korištenjem složenijih modulacijskih shema (poput PAM4).
SFP-DD (mali oblik-faktor dvostruka gustoća) : Ovo je faktor oblika u nastajanju koji ima za cilj donijeti veću gustoću i brzine (npr. 50 Gbps, 100 Gbps) tradicionalnom faktoru SFP oblika udvostručenjem broja električnih traka. To omogućava veću propusnost unutar poznatog SFP otiska, nudeći uvjerljivu nadogradnju za postojeću infrastrukturu temeljenu na SFP-u.

B. Integracija s naprednim značajkama

Budući SFP moduli nisu samo brzina; Oni također uključuju više inteligencije i naprednih funkcionalnosti.

Poboljšani DDM/DOM : Iako je DDM/DOM već čest, očekujte sofisticiraniju dijagnostiku u stvarnom vremenu, prediktivnu analitiku, pa čak i sposobnosti samoizlječenja koji će se integrirati u primopredajnike. To će omogućiti još više detaljnije upravljanje praćenjem i proaktivno upravljanje mrežom.
Sigurnosne značajke : Kako mrežna sigurnost postaje najvažnija, primopredajnici mogu uključivati ugrađene sigurnosne značajke, poput mogućnosti šifriranja ili poboljšanih mehanizama provjere autentičnosti, kako bi zaštitili podatke u fizičkom sloju.
Manja potrošnja energije : Uz sve veću gustoću mrežne opreme i rastući troškovi energije, učinkovitost električne energije ostaje kritični cilj dizajna. Budući SFP -ovi nastavit će se usredotočiti na smanjenje potrošnje energije po bit, doprinoseći zelenijim podatkovnim centrima i nižim operativnim troškovima.

C. Uloga u 5G i IoT mrežama

Proliferacija 5G bežične tehnologije i ogromno širenje Interneta stvari (IoT) stvaraju neviđene zahtjeve za mrežnom infrastrukturom, a SFP moduli igraju vitalnu ulogu u omogućavanju tih transformacija.

5G Backhaul : SFP i QSFP moduli su ključni za veze visoke širine širine koje povezuju 5G osnovne stanice na osnovnu mrežu. Kako se razvijaju 5G mreže, SFPS veće brzine bit će presudan za rukovanje ogromnim prometom podataka generiran poboljšanom mobilnom širokopojasnom mrežom, ultra pouzdanom komunikacijom s niskim kašnjenjem i masivnom komunikacijom tipa strojeva.
Rafalstvo : Uspon rubnog računanja, koji obradu približava izvoru podataka, uvelike se oslanja na brzu, pouzdanu povezanost. SFP -ovi su temeljni u povezivanju podataka i uređaja s rubnim podacima, osiguravajući nisku latenciju za kritične IoT aplikacije.
Industrijski IoT (iioT) : U industrijskim postavkama snažni i brzi SFP moduli omogućuju implementaciju IIOT senzora i uređaja, olakšavajući prikupljanje i kontrolu podataka u stvarnom vremenu za pametne tvornice i automatizirane sustave.

D. Nastavak minijaturizacije i učinkovitosti napajanja

Trend prema manjim faktorima oblika i smanjenom potrošnjom energije trajat će.

Manji otisci stopala : Iako su SFP -ovi već kompaktni, pogon za veću gustoću luka nastavit će se gurati za još manje dizajniranje primopredajnika, omogućujući proizvođačima mrežne opreme da spakiraju više povezivanja u manje prostora.
Energetska učinkovitost : Istraživanje i razvoj usredotočeni su na optimizaciju optičkih i električnih komponenti unutar SFP -a kako bi se potrošila manje snage uz održavanje ili povećanje performansi. To je ključno za upravljanje raspršivanjem topline u okruženjima visoke gustoće i smanjenje ugljičnog traga podatkovnih centara.

Zaključno, SFP tehnologija je daleko od statičke. To je dinamično polje koje nastavlja inovirati, gurajući granice brzine, učinkovitosti i inteligencije kako bi udovoljile sve većim zahtjevima našeg međusobno povezanog svijeta, od hiperskalnih podatkovnih centara do najudaljenijeg dosega od 5 g i IoT mreža.

Ix. Zaključak

A. Rekapiranje važnosti i svestranosti SFP -a

Kroz ovaj članak istraživali smo višestruki svijet SFP modula, od njihove temeljne uloge u modernom umrežavanju do njihove zamršene anatomije i raznolikih primjena. Započeli smo prepoznavanjem SFP-a kao "okosnice" povezivanja, omogućujući besprijekornu pretvorbu električnih signala u optičke impulse i obrnuto. Njihova vruća, kompaktna i svestrana priroda učinila ih je neophodnim komponentama u gotovo svakom mrežnom okruženju.

Uronili smo u različite vrste, kategorizirajući ih po brzini podataka (100BASE, 1000BASE), valne duljine/udaljenost (SR, LR, ER, BIDI, CWDM/DWDM) i specijalizirane aplikacije (Fiber Channel, SONET/SDH). Evolucija od GBIC-a do SFP-a, a zatim do varijanti veće brzine poput SFP, QSFP i OSFP, ističe kontinuirani nagon industrije za veću propusnost i učinkovitost. Vidjeli smo kako su ovi moduli kritični u podatkovnim centrima, poslovnim mrežama, telekomunikacijama, mrežama za pohranu, pa čak i industrijskim postavkama, pružajući potrebna sučelja za brzi protok podataka.

Nadalje, ispitali smo ključna razmatranja za odabir pravog SFP -a, naglašavajući kompatibilnost, mrežne zahtjeve, okolišne čimbenike i neprocjenjivu ulogu DDM/DOM za nadzor. Konačno, pokrili smo najbolje prakse za instalaciju, rješavanje problema i važnost pažljivog čišćenja i laserske sigurnosti.

B. Završne misli o njegovoj ulozi u razvoju mrežnih pejzaža

SFP modul, u svojim različitim iteracijama, više je od samo komada hardvera; To je svjedočanstvo modularnosti i prilagodljivosti potrebne u stalno pojačanom digitalnom svijetu. Njegova sposobnost pružanja fleksibilne, skalabilne i isplative povezanosti omogućila je razvijanje mrežne infrastrukture bez stalnih, ometajućih remonta. Dok gledamo u budućnost, trendovi ka još većim brzinama (800 Gbps i šire sa SFP-DD, QSFP-DD, OSFP), integracija naprednih značajki poput poboljšane dijagnostike i sigurnosti, te njihove glavne uloge u omogućavanju 5G i IoT mreža, podvlačeći relevaciju i nastavak inovacije.

Ovi mali, ali moćni primopredaji i dalje će biti u središtu našeg međusobno povezanog svijeta, tiho olakšavajući masivne tokove podataka koji napajaju sve, od računalstva u oblaku do autonomnih sustava.

C. Pozovite na akciju/daljnje čitanje

Razumijevanje SFP modula temeljni je korak za sve koji su uključeni u mrežni dizajn, implementaciju ili održavanje. Da produbite svoje znanje, razmislite o istraživanju:

Specifični MSA dokumenti : Za detaljne tehničke specifikacije.
Matrice kompatibilnosti dobavljača : Da biste osigurali bešavnu integraciju s postojećom opremom.
Standardi kabliranja optičkih vlakana : Razumjeti nijanse različitih vrsta vlakana i njihov utjecaj na performanse SFP -a.
Nove tehnologije primopredajnika : Pazite na razvoj u 800 g i šire da biste ostali ispred krivulje u evoluciji mreže.
