SFP modul: ključna veza mrežne komunikacije

U današnjem digitalnom dobu, brzi razvoj mrežne komunikacije učinio je učinkovit prijenos podataka ključnim. Iza ovoga, SFP modul , kao važna komponenta u mrežnoj opremi, igra neophodnu ulogu. Svojim jedinstvenim performansama i karakteristikama postavio je solidan temelj za izgradnju brzih i stabilnih mrežnih veza.

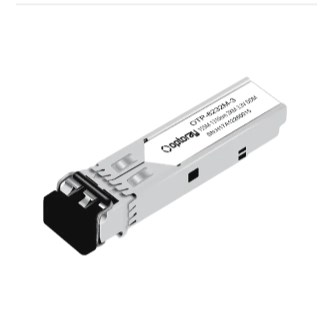

1. Što je SFP modul?

SFP, to jest, mali oblik-faktor. Po definiciji, to je optički modul koji slijedi specifične standarde, koji se uglavnom koristi za realizaciju međusobne pretvorbe optičkih signala i električnih signala između mrežnih uređaja. Ovaj je modul male veličine, obično samo veličine palca, ali sadrži moćne funkcije.

Rođenje SFP modula može se smatrati glavnom inovacijom u području mrežne komunikacije. Prije nego što se pojavio, GBIC (Gigabit Interface Converter) bio je češće korištena komponenta mrežne veze. Međutim, GBIC modul je velik velik i ima određena ograničenja u poboljšanju gustoće luke opreme. Pojava SFP modula dobro je riješila ovaj problem. Njegova se veličina smanjuje za oko polovice u usporedbi s GBIC modulima, što omogućava više nego dvostruko više od broja priključaka koji se konfiguriraju na istoj ploči uređaja, što uvelike poboljšava gustoću porta uređaja i olakšava ekspanziju i nadogradnju mreže. ​

2. Princip rada SFP modula
Načelo rada SFP modula temelji se na optičkoj komunikacijskoj tehnologiji. Na kraju prijenosa, električni signal s mrežnog uređaja pretvara u optički signal i prenosi ga kroz optičko vlakno. Konkretno, električni signal prvo se unosi u pokretački krug unutar modula. Nakon što pokretački krug obradi i pojača električni signal, on upravlja laserom za pretvaranje električnog signala u odgovarajući optički signal, a zatim šalje optički signal kroz optičko vlakno. ​

Na kraju primanja, postupak je suprotan. Fotodetektor u SFP modulu odgovoran je za primanje optičkog signala iz optičkih vlakana i pretvaranje u električni signal. Zatim se električni signal pojačava predpojačalom, a zatim oblikova i obnavlja naredni krug obrade, a na kraju je obrađeni električni signal izlazi na mrežni uređaj.

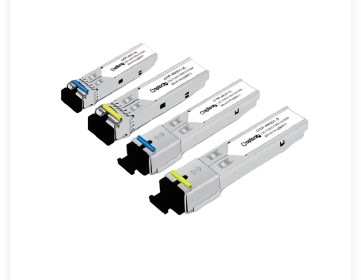

Iii. Klasifikacija SFP modula
(I) Klasifikacija brzinom
100BASE SFP: Obično predstavlja brzinu prijenosa od 100Mbps i 155Mbps, a široko se koristi u scenarijima kao što su Fast Ethernet, SDH/SONET i ATM. Međutim, s brzim razvojem mrežne tehnologije, većina uređaja je nadograđena na 1G ili veću brzinu, a samo nekoliko dobavljača još uvijek pruža ovu vrstu modula. ​
1000BASE SFP: Poznat i kao modul 1G ili Gigabit stope, najpopularniji je tip primopredajnika u području komunikacije s podacima, s mnogim dobavljačima na tržištu i bogatim opcijama. ​
2G SFP: Uključuje 2G kanal vlakana i 2,5 g brzine prijenosa, pogodno za 2x FC SAN sklopke i SDH/SONET opremu. ​
10G SFP: Kao nadograđena verzija SFP modula, on podržava stopu prijenosa podataka do 10 Gbps i široko se koristi u scenarijima aplikacija s visokim zahtjevima širine pojasa, kao što su interne mrežne veze u podatkovnim centrima, računanje visokih performansi i druga polja. Njegov izgled i veličina isti su kao i uobičajeni SFP moduli, ali njegovi su performanse značajno poboljšane. ​
25G SFP28: Može postići brzi prijenos podataka od 25Gbps, ispunjavajući trenutnu potražnju za većom propusnošću za neke nove aplikacije, a postupno se pojavljuju u scenarijima kao što su međusobno povezivanje velike brzine u podatkovnim centrima.
​
(Ii) Klasifikacija valnom duljinom
850NM SFP: Pripada SFP modulu s više načina s tipičnom valnom duljinom od 850Nm. Na ovoj valnoj duljini, udaljenost prijenosa signala optičkog vlakna u više načina relativno je kratka, uglavnom manja od 2 km. Međutim, dobro se snalazi u scenarijima aplikacije s visokom širinom, kao što su veze na kratkim udaljenostima unutar podatkovnih centara. ​
1310NM SFP: To je uobičajena vrsta valne duljine za SFP module u jednom načinu. Optička vlakna s jednim načinom s 1310nm SFP modul valne duljine može postići udaljenost prijenosa veća od 2 km, a često se koristi za mrežne veze srednje i kratke udaljenosti, kao što su veze u kampus mreže.
1550NM SFP: Također valna duljina SFP modula u jednom načinu, u usporedbi s valnom duljinom od 1310 nm, valna duljina 1550 nm ima niži gubitak prijenosa u optičkim vlaknima u jednom načinu i duljim udaljenostima prijenosa, koja može postići prenošenje na terencima ili čak stotine kilometara, a prikladna je i tako stotinama, a prikladna je i stotinama kilometara, a prikladna za stotine kilometara, a prikladna za stotine kilometara, a prikladna za stotine kilometara, a prikladna je dugačka staza, a jednaka i stotinama kilometara, a prikladna za stotine kilometara, a prikladna za duge kilometra, a prikladna za stotine kilometara, a prikladna za duge kilometra, a prikladna za duge kilograme, i stotine kilometara, a prikladna za dugu i čak stotine sredstava. ​

(Iii) Klasifikacija prema mjenjačkom mediju
Multimode SFP: Podržava multimode optička ožičenja vlakana kao što su OM1, OM2, OM3, OM4 i OM5. Učinkovitost multimodnih optičkih vlakana različitih razreda varira. Što je ocjena veća, to su bolje performanse poput propusnosti i udaljenosti prijenosa. MultiMode SFP moduli često se koriste u mrežnim okruženjima s visokim širinom i troškovima, kao što su interne LAN-ovi poduzeća i međusobno povezivanje kratkih udaljenih staza unutar podatkovnih centara. ​

SFP s jednim načinom: prikladno za ožičenje s optičkim vlaknima (SMF) od 9/125 μm, što može osigurati maksimalnu udaljenost prijenosa veze. Općenito govoreći, njegova tipična udaljenost prijenosa je 10 km ili 20 km. U nekim posebnim scenarijima prijave može čak doseći 180 km. Često se koristi za duge udaljenosti, prijenos podataka velikog kapaciteta, kao što je međusobna povezanost unakrsnog centra podatkovnog centra, Links široke mrežne okosnice itd.
Bakreni kabel SFP: Ova vrsta modula koristi tradicionalne bakrene kabele, poput mrežnih kablova ili DAC (izravno pričvršćivanje kabela) za prijenos signala. U usporedbi s prijenosom optičkih vlakana, SFP moduli bakrenog kabela su jeftiniji i prikladni za kratke udaljenosti, troškove osjetljive i scenarije prijenosa niske brzine, kao što su priključci uređaja na kratkim udaljenostima u nekim malim poduzećima. ​

Iv. Prednosti SFP modula
(I) značajke koje se mogu mijenjati
SFP modul ima funkciju s vrućim prebacivanjem, što znači da se tijekom rada mrežne opreme modul može izravno umetnuti ili isključiti bez isključivanja bez isključivanja snage opreme. Ova značajka donosi veliku praktičnost održavanja i nadogradnje mreže, uvelike smanjuje vrijeme prekida usluge uzrokovano prekidom opreme i poboljšava dostupnost i pouzdanost mreže.

(Ii) Kompaktna veličina
SFP modul je malen veličine i ima visoku gustoću luka. Ova značajka omogućuje mrežnim uređajima pružanje više mrežnih sučelja unutar ograničenog prostora, a na taj način ispunjava rastuću potražnju za mrežnim vezama. Uzimanje prekidača kao primjer, sklopke pomoću SFP modula mogu pružiti više portova u istoj veličini šasije, što mrežno implementaciju čini fleksibilnijim i učinkovitijim, posebno pogodnim za scenarije kao što su podatkovni centri s ograničenim prostorom. ​

(Iii) visoka isplativost
S jedne strane, zbog velike proizvodnje SFP modula, postoji mnogo dobavljača na tržištu i žestokoj konkurenciji, što svoju cijenu čini relativno pristupačnom. S druge strane, prilikom nadogradnje mreže korisnici moraju zamijeniti odgovarajuće SFP module bez zamjene cijele mrežne opreme, što uvelike smanjuje troškove nadogradnje mreže.
​
(Iv) Široka kompatibilnost
SFP moduli slijede jedinstveni ugovor s više izvora (MSA), koji omogućuje SFP module koje proizvode različiti proizvođači da se koriste na mrežnim uređajima s istim sučeljem. Ova široka kompatibilnost pruža korisnicima veću fleksibilnost u odabiru mrežnih uređaja i modula. Korisnici mogu odabrati visokokvalitetne SFP module različitih marki prema vlastitim potrebama i proračunima bez brige o problemima kompatibilnosti. Istodobno, promovira i tržišnu konkurenciju i promiče kontinuirani napredak tehnologije SFP modula i smanjenje troškova.

V. Scenariji aplikacije SFP modula
(I) podatkovni centar
U podatkovnim centrima SFP moduli poduzimaju važan zadatak prijenosa i razmjene podataka brzih brzina. Veliki broj mrežnih veza unutar podatkovnih centara, kao što su između poslužitelja, između poslužitelja i sklopki, i između prekidača, ne može se odvojiti od SFP modula. Na primjer, 10G SFP moduli često se koriste za veće veze velike brzine između sklopki jezgre i sklopki za agregaciju unutar podatkovnih centara kako bi se zadovoljile potrebe brze razmjene i prijenosa masivnih podataka unutar podatkovnih centara; Dok se 25G SFP28 moduli koriste u nekim scenarijima podatkovnog centra s većim zahtjevima propusnosti, poput veze između računalnih klastera i uređaja za pohranu visokih performansi, kako bi se osiguralo da se podaci mogu prenijeti na brzi i stabilan način i kako bi se osigurao učinkovit rad podatkovnih centara. ​

(Ii) Enterprise Network
U Enterprise Networks, SFP moduli također igraju ključnu ulogu. Od uredske mreže unutar poduzeća do mreže kampusa, SFP moduli koriste se za postizanje veza između različitih uređaja. Na primjer, u mreži Enterprise Campus, 1G SFP modul može se koristiti za povezivanje podnih prekidača i jezgrenih sklopki u uredskoj zgradi za izgradnju stabilne i pouzdane veze mreže kampusa; Dok je unutar ureda, SFP modul s više načina može se koristiti za povezivanje stolnih računala i pristupa prekidačima kako bi se zadovoljile svakodnevne potrebe zaposlenika za mrežnu širinu propusnosti.

(Iii) telekomunikacijska mreža

U području telekomunikacijskih mreža, SFP moduli su važne komponente za postizanje prijenosa podataka velikog kapaciteta. Mreže kralježnice i metropolitanske mreže telekomunikacijskih operatora zahtijevaju prijenos i razmjenu podataka na duge staze. SFP moduli s jednim načinom postali su prvi izbor u telekomunikacijskim mrežama zbog svojih prednosti prijenosa na daljinu. SFP moduli s jednim načinom s valnom duljinom od 1550 nm često se koriste za mrežne veze između različitih gradova u telekomunikacijskoj mreži okosnice za postizanje unakrsnog prijenosa podataka; A u mreži Metropolitan Area, SFP moduli se također široko koriste u vezama između različitih lokalnih uređaja kako bi se osiguralo da telekomunikacijska mreža može stabilno i učinkovito pružiti korisnicima različite komunikacijske usluge kao što su glas, podaci i video. ​

Kao ključna komponenta u području mrežne komunikacije, SFP moduli igraju nezamjenjivu ulogu u izgradnji modernih brzih i stabilnih mreža sa svojim jedinstvenim prednostima i širokom rasponu scenarija primjene. Kako tehnologija i dalje napreduje, SFP moduli će nastaviti inovirati i razvijati se, dajući veći doprinos daljnjem poboljšanju mrežne komunikacijske tehnologije.
