SFP: od osnovnih principa do scenarija primjene

Što je SFP ?

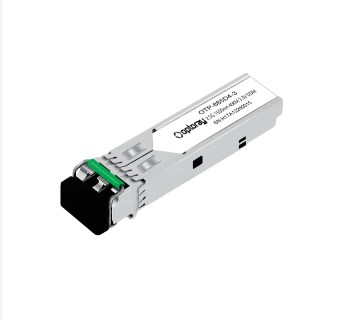

SFP , ili Small Form-factor Pluggable, kompaktan je modul optičkog primopredajnika s mogućnošću uključivanja bez isključivanja koji se široko koristi u modernoj mrežnoj opremi. Primarna svrha SFP modula je pružiti fleksibilna mrežna sučelja, omogućujući mrežnim uređajima brzu promjenu vrste vlakana ili brzine prijenosa bez zamjene cijelog uređaja. S rastom podatkovnih centara, poslovnih mreža i telekomunikacijskih komunikacija, SFP je postao ključna komponenta povezivanja preklopnika, usmjerivača, poslužitelja i optičkih mreža. U tradicionalnoj mrežnoj opremi, različite vrste vlakana ili brzine prijenosa obično zahtijevaju fiksna sučelja, čineći nadogradnje ili proširenja nezgodnima. Priključni dizajn SFP moduli omogućuju jednostavnu zamjenu i nadogradnju dok podržavaju više vrsta vlakana, brzine prijenosa i udaljenosti. Ova fleksibilnost čini SFP neizostavan u modernoj izgradnji mreža.

Načela SFP modula

Unutarnja struktura SFP modula

SFP modul se uglavnom sastoji od optičko-električnog pretvarača, odašiljača, prijemnika i kontrolnog čipa. Optičko-električni pretvarač pretvara električne signale u optičke signale i obrnuto, što je temeljna funkcija SFP moduli. Odašiljač šalje podatke kroz vlakno u obliku svjetlosnih signala, dok prijemnik pretvara dolazne svjetlosne signale natrag u električne signale za mrežne uređaje. Kontrolni čip upravlja komunikacijom između modula i uređaja, nadzire performanse i prilagođava radne parametre. Na primjer, može pratiti temperaturu, napon i kvalitetu signala u stvarnom vremenu, osiguravajući optimalan rad modula. Moderni SFP moduli također podržavaju Digital Diagnostic Monitoring (DDM), omogućujući administratorima da daljinski prate performanse prijenosa i status modula.

Kako SFP izvodi optičko-električnu pretvorbu

Osnovna funkcija SFP je optičko-električna pretvorba. Na odašiljačkom kraju, laserska dioda pretvara električne signale u optičke signale, koji putuju vlaknom do prijemnog kraja. Prijemnik te optičke signale pretvara natrag u električne signale za obradu. Tijekom ovog procesa, modul osigurava cjelovitost i stabilnost signala kako bi se izbjegao gubitak podataka ili kašnjenja u prijenosu. Različiti SFP moduli različito provode optičko-električnu pretvorbu. SFP moduli kratkog dometa obično koriste površinski emitirajuće lasere s vertikalnom šupljinom (VCSEL), koji su ekonomični i energetski učinkoviti. SFP moduli dugog dometa često koriste lasere s distribuiranom povratnom spregom (DFB), koji podržavaju veće udaljenosti s manjim prigušenjem signala.

Princip rada SFP modula

Rad SFP modula može se sažeti u sljedeće korake: 1. Mrežni uređaj šalje električni signal SFP odašiljaču. 2. Laser odašiljača pretvara električni signal u optički signal i šalje ga kroz vlakno. 3. Optički signal putuje kroz vlakno do prijemnika. 4. Prijemnik pretvara optički signal natrag u električni signal za mrežni uređaj. 5. Kontrolni čip nadzire status modula i daje podatke o izvedbi putem digitalne dijagnostike. Visokokvalitetni SFP moduli postižu nisku latenciju, niske stope pogrešaka i pouzdan prijenos čak i u složenim mrežnim okruženjima i promjenjivim temperaturama.

Vrste sučelja SFP vlakana

Uobičajene vrste SFP sučelja

Odabir pravog optičkog sučelja je ključan. Uobičajena SFP sučelja uključuju LC i SC konektore: - LC konektor : Mali oblik, pogodan za mreže visoke gustoće, obično se koristi u podatkovnim centrima i poslovnim LAN-ovima. - SC konektor : Veći, ali stabilniji, pogodan za industrijske mreže i prijenos na velike udaljenosti. Druga sučelja, kao što su MT-RJ i MU, koriste se u specijaliziranim industrijskim scenarijima ili scenarijima visoke gustoće. Kompatibilnost konektora i trajnost umetanja važni su čimbenici pri odabiru SFP modula.

Utjecaj izbora sučelja na mrežni prijenos

Vrste optičkih sučelja utječu i na fizičku kompatibilnost i na performanse mreže. LC konektori su kompaktni i idealni za ožičenje velike gustoće, ali su osjetljivi na uske zavoje, što može povećati slabljenje signala. SC konektori nude stabilne veze, ali zauzimaju više prostora. Odabir sučelja zahtijeva razmatranje veličine mreže, gustoće ožičenja i budućih potreba za proširenjem. Različiti tipovi konektora također imaju različite zahtjeve za instalaciju i održavanje, što utječe na radnu učinkovitost.

Kompatibilnost i standardi

SFP moduli slijede međunarodne standarde kako bi osigurali interoperabilnost između dobavljača. Uobičajeni standardi uključuju seriju IEEE 802.3, koja pokriva brzine Etherneta, vrste vlakana i specifikacije konektora. Korištenje standardno usklađenih SFP modula osigurava stabilnu komunikaciju između uređaja i sprječava prekid rada mreže uzrokovan nekompatibilnim konektorima.

SFP analiza udaljenosti prijenosa

Udaljenosti prijenosa koje podržavaju različiti SFP moduli

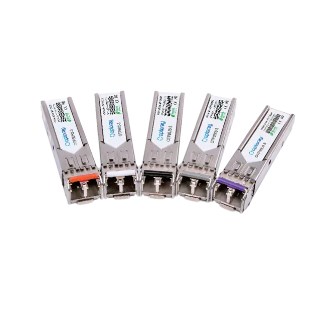

SFP moduli podržavaju različite udaljenosti prijenosa ovisno o vrsti vlakna i lasera. SFP-ovi kratkog dometa obično pokrivaju nekoliko stotina metara do nekoliko kilometara, pogodni za interne veze u poslovnim mrežama i podatkovnim centrima. SFP-ovi dugog dometa mogu obuhvaćati desetke do stotine kilometara, što je idealno za telekomunikacijske i međugradske mreže.

Čimbenici koji utječu na udaljenost prijenosa

Na udaljenost prijenosa utječu vrsta vlakna, optička atenuacija, temperatura okoline, kvaliteta konektora i performanse modula. Jednomodno vlakno podržava prijenos na velike udaljenosti, ali zahtijeva precizne performanse modula. Višemodno vlakno je isplativo za kratke udaljenosti, ali ima veće prigušenje. Čimbenici okoline poput temperature mogu utjecati na rad lasera i snagu signala.

Odabir odgovarajuće udaljenosti prijenosa

Odabir SFP modula ovisi o topologiji mreže, okruženju ožičenja i zahtjevima prijenosa. SFP-ovi s više načina rada kratkog dometa su ekonomični za interne veze podatkovnog centra. Za međugradske veze potrebni su jednomodni SFP-ovi velikog dometa, a kvaliteta vlakana i kompatibilnost konektora moraju se uzeti u obzir kako bi se osigurao stabilan prijenos.

Scenariji SFP primjene

Mreže podatkovnih centara

U modernim podatkovnim centrima, SFP moduli su neophodni za brze, stabilne i fleksibilne mrežne veze. Podatkovni centri često imaju stotine ili tisuće poslužitelja koji zahtijevaju prijenos velikih količina podataka. SFP moduli dopuštaju administratorima da fleksibilno konfiguriraju vrstu vlakana i brzinu prema potrebama uređaja, omogućujući skalabilno umrežavanje visoke gustoće. Hot-pluggable SFP moduli također omogućuju učinkovito održavanje i nadogradnju. Kada poslužitelj zahtijeva nadogradnju optičkog vlakna ili brzine, SFP modul se može zamijeniti bez prekida rada, povećavajući operativnu učinkovitost.

Enterprise LAN-ovi

Mreže poduzeća uključuju više preklopnika, usmjerivača i krajnjih uređaja koji zahtijevaju stabilnu LAN komunikaciju. SFP moduli omogućuju fleksibilno širenje vlakana i veze visokih performansi. Na primjer, veze između zgrada, uredsko ožičenje na više katova, videokonferencije ili prijenosi velikih datoteka mogu se optimizirati pomoću različitih SFP modula. Odabir pravog SFP modula također smanjuje troškove kabliranja. SFP-ovi s više načina rada kratkog dometa odgovaraju vezama unutar etaža, dok SFP-ovi s jednim načinom rada i dugog dometa odgovaraju vezama između zgrada ili kampusa.

Telekom operateri i međugradska komunikacija

Telekom mreže i mreže gradskih područja uvelike se oslanjaju na SFP module. Svjetlovodne mreže koje pokrivaju gradove ili regije zahtijevaju module visoke preciznosti, stabilnosti i niskog optičkog gubitka. Jednomodni SFP-ovi dugog dometa u kombinaciji s visokokvalitetnim vlaknima omogućuju stabilan prijenos na desetke ili stotine kilometara. Standardizirana sučelja i hot-plugable dizajn omogućuju proširenje mreže ili nadogradnju bez zamjene postojeće opreme, učinkovito zadovoljavajući rastuću potražnju za propusnošću.

Industrijska automatizacija i aplikacije pametnih uređaja

S Industrijom 4.0 i pametnom proizvodnjom, industrijski uređaji zahtijevaju vrlo pouzdane mreže u stvarnom vremenu. SFP moduli povezuju PLC-ove, robotske upravljačke sustave, nadzorne mreže i senzore. Industrijski SFP moduli podnose visoke temperature, prašinu i elektromagnetske smetnje. Neki podržavaju proširene temperaturne raspone i otpornost na vibracije, osiguravajući pouzdan prijenos u teškim okruženjima.

SFP optimizacija performansi i razmatranja

Poboljšanje učinkovitosti prijenosa

Za maksimiziranje SFP performanse: - **Odaberite odgovarajuću vrstu vlakana** na temelju zahtjeva udaljenosti i brzine. - **Optimizirajte raspored ožičenja** kako biste izbjegli uske zavoje i održali integritet signala. - **Monitor statusa modula** putem digitalne dijagnostike za otkrivanje anomalija. - **Osigurajte kompatibilnost sučelja** s mrežnom opremom kako biste spriječili pad performansi.

Uobičajeni problemi i rješavanje problema

Uobičajeni problemi sa SFP-om uključuju: - **Gubitak signala ili pad paketa**: Uzrokovano savijenim vlaknima, prljavim konektorima ili starim modulima. Očistite ili zamijenite prema potrebi. - **Uređaj ne prepoznaje modul**: Provjerite vrstu sučelja i kompatibilnost brzine. - **Temperaturne anomalije ili pregrijavanje**: Poboljšajte hlađenje ili koristite industrijske module. Sustavno rješavanje problema i redovito održavanje smanjuju stope kvarova i osiguravaju dugoročno stabilan rad.

Najbolje prakse za korištenje SFP-a

Koristite standardne module: IEEE ili međunarodno certificirani SFP osiguravaju kompatibilnost i stabilnost. - **Planirajte mrežne nadogradnje**: Rezervirajte utore i sučelja kako biste smanjili buduće troškove proširenja. - **Redovno čistite i provjeravajte konektore vlakana**: Spriječite da prašina ili onečišćenje utječu na kvalitetu signala. - **Upravljajte inventarom modula**: Zamijenite zastarjele module odmah kako biste održali kontinuitet mreže.

Zaključak

SFP moduli su nezamjenjivi u modernom umrežavanju zbog svoje fleksibilnosti, kompatibilnosti i mogućnosti optimizacije performansi. Naširoko se koriste u podatkovnim centrima, poslovnim LAN-ovima, telekomunikacijskim mrežama i industrijskoj automatizaciji. Razumijevanje načela SFP-a, vrsta sučelja vlakana, udaljenosti prijenosa i scenarija primjene omogućuje mrežnim inženjerima da učinkovito odaberu i optimiziraju rješenja. Kako se mrežna tehnologija razvija i zahtjevi za podacima rastu, SFP moduli će nastaviti igrati ključnu ulogu u pružanju brzih, pouzdanih i skalabilnih veza. Ovladavanje njihovom upotrebom, optimizacijom performansi i održavanjem osigurava tvrtkama i operaterima postizanje učinkovitog i stabilnog mrežnog prijenosa.
